變頻器安裝接線端子后如何接線?有哪些注意事項？
2018-08-17
變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器在冶金、電力、供水、石油、化工等領域都有廣泛使用，許多人對新進的變頻器安裝時不知所措，下面介紹一下變頻器主電路和控制電路接線方法以及變頻器接線需要注意些什么問題。

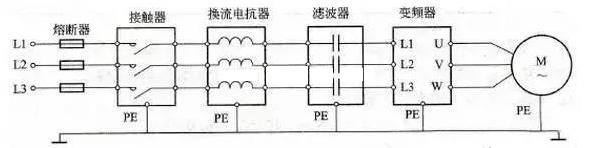

一、主電路的接線
1.電源應接到變頻器輸入端R、S、T接線端子上，一定不能接到變頻器輸出端（U、V、W）上，否則將損壞變頻器。接線后，零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻器中。
2.在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或不要短路。
3.電磁波干擾，變頻器輸入／輸出（主回路）包含有諧波成分，可能干擾變頻器附近的通訊設備。因此，安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到較小。
4.長距離布線時，由于受到布線的寄電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產生故障。因此，較大布線長度要小于規定值。不得已布線長度超過時，要把Pr．156設為1。
5.在變頻器輸出側不要安裝電電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障或電容和浪涌抑制器的損壞。
6.為使電壓降在2%以內，應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的電壓下降而導致電機的轉矩下降。
7.運行后，改變接線的操作，必須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。

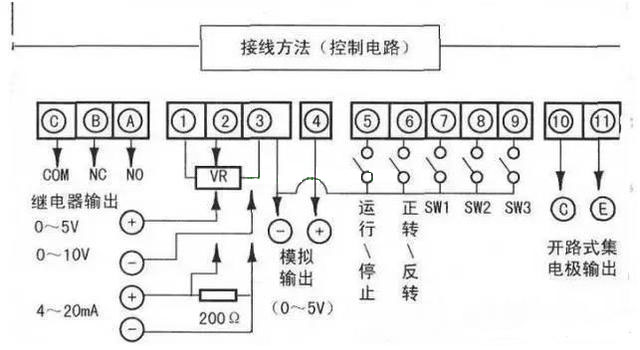

二、控制電路的接線
變頻器的控制電路大體可分為模擬和數字兩種。
1.控制電路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。
2.由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節點或使用雙生接點。
3.控制回路的接線一般選用0.3～0.75平方米的電纜。

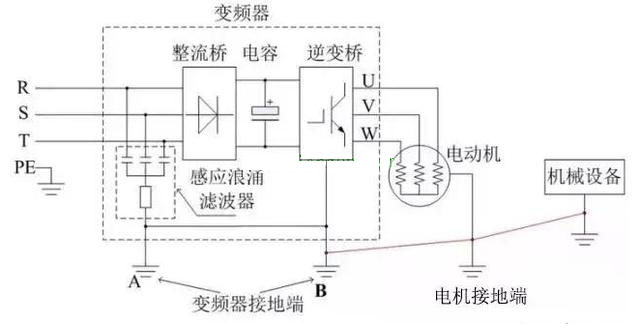

三、地線的接線
1.由于在變頻器內有漏電流，為了防止觸電，變頻器和電機必須接地。
2.變頻器接地用專用接地端子。接地線的連接，要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞。
3.鍍錫中不含鉛。
4.接地電纜盡量用粗的線徑，必須等于或大于規定標準，接地點盡量靠近變頻器，接地線越短越好。
變頻器接線注意事項：
1.變頻器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻器的輸出電纜上加上電纜套。
2.變頻器或控制柜內的控制線距離動力電纜至少100mm等等。
3.在購買變頻器的時候都會有變頻器說明書。如果沒有的話，您可以上您所購買的品牌的網站上去下載。變頻器說明書上面的內容相當詳細，包括產品介紹、工作原理、安裝調試等等。

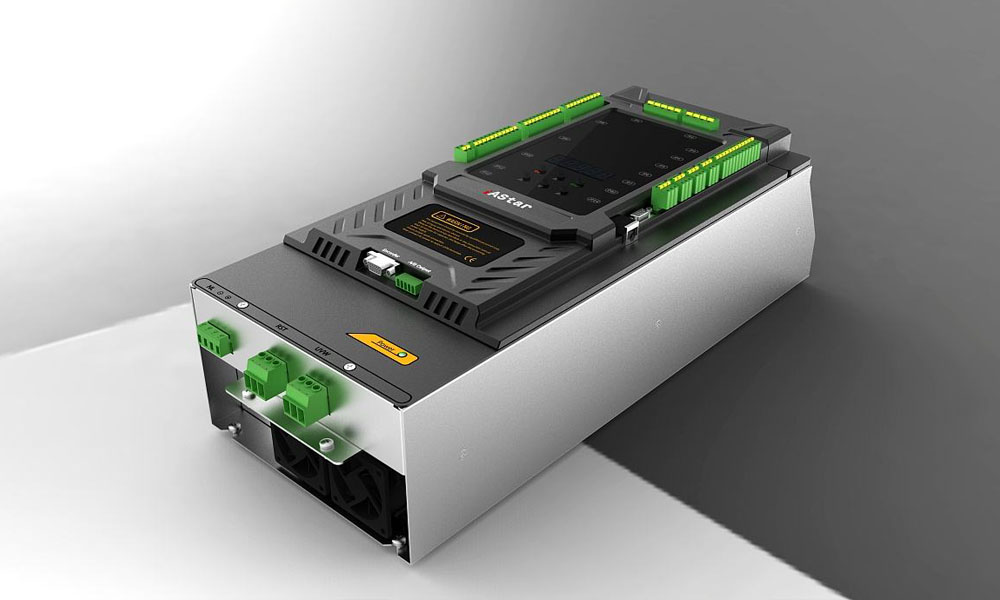

變頻器常用的連接器主要是插拔式接線端子排，如：LC1/LC2對插式，LC6彈簧插拔式端子，LC1H大電流插拔等類別。LC6采用彈簧壓線，操作便捷，維護便利，其他插拔端子采用傳統的框式壓線，通過螺釘緊固，接線牢固，也是電氣連接的不二之選。
