接線端子在霍爾電流傳感器中的應用
2021-11-25
自動化、智能化在多個領域使用范圍愈來愈廣，端子連接器的施展空間逐漸增大，今天來介紹一下接線端子排在霍爾電流傳感器上如何使用。
小小的電源設備已經融合了越來越多的新技術。例如開關電源、硬開關、軟開關、穩壓、線性反饋穩壓、磁放大器技術、數控調壓、PWM、SPWM、電磁兼容等等。實際需求直接推動電源技術不斷發展和進步，為了自動檢測和顯示電流，并在過流、過壓等危險情況發生時具有自動保護功能和更高級的智能控制，具有傳感檢測、傳感采樣、傳感保護的電源技術漸成趨勢，檢測電流或電壓的傳感器應運而生并在我國逐漸受到廣大電源設計者的青睞。
電流傳感器，是一種檢測裝置，能感受到被測電流的信息，并能將檢測感受到的信息，按一定規律變換成為符合一定標準需要的電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。

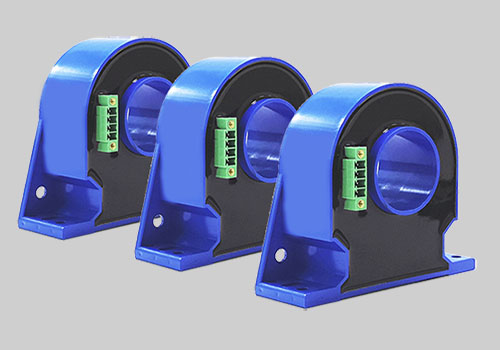

在霍爾電流傳感器上主要使用LC/LZ系列插拔端子，如圖所示，采用的是LZ1VM-3.81端子，該系列端子小巧精致，使用便捷。雙邊法蘭，可以很好的將插頭插座固定，不至于松動。傳感器中安裝的是插座，與之相匹配的插頭型號為LC1M-3.81，可適用于8A/160V的環境，線徑1.5mm2，線規28-19（AWG），剝線長度7mm，使用M2規格的螺絲，端子采用PA66絕緣材質，阻燃等級可達V0。
電流傳感器可以在家用電器、智能電網、電動車、風力發電等等，與電磁式電流傳感器相比較，電子式電流互感器沒有鐵磁飽和，傳輸頻帶寬，二次負荷容量小、尺寸小、重量輕、是今后電流傳感器的發展方向。因著傳感器的發展，接線端子排亦會綻放異彩。
