UK系列普通端子附件介紹
2017-07-17
UK系列軌道式接線端子因其實際應用中的便利性在配電箱等領域廣泛使用，端子具有通用安裝腳，可以安裝在U型等導軌上；封閉型的螺釘引導孔能夠確保理想的螺絲刀操作；對于多個截面等級的端子配備有統一附件如端板、分組隔板等；電位分配可以通過接入端子中央的固定橋接件或插入接線腔體的邊插式橋接件來實現；印標識系統可以實現統一標識。下面就對該系列接線端子的附件進行介紹：
組合端子的使用舒適性在很大程度上取決于端子的附件。對于UK系列，所有相關的接線要求都能以既節省倉儲空間又便于操作的方式得以實現。

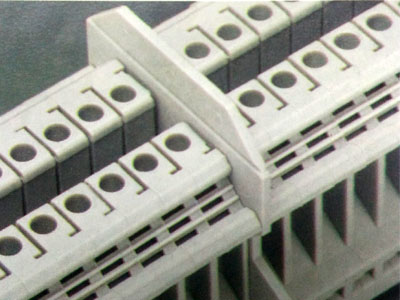

1.邊插式橋接件
可以和導線一起壓到端子的接線位上，加接了邊插式橋接件后，可接導線的截面積要減少一個等級。多位橋接件也可剪斷分成任意位數的橋接件。此外，也可剪去橋接件的單個金屬齒以對端子排上的端子進行跳接。橋接件的齒背外包有絕緣層以實現防電接觸。

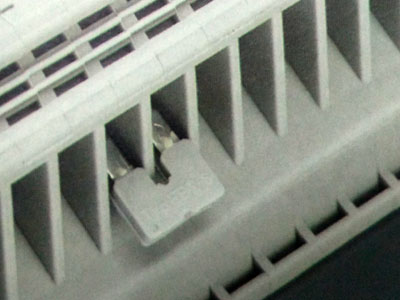

2.FBI 3-6中心短接件
可以將多位帶絕緣套頭的固定橋接件剪成需要的位數裝入端子外殼并用螺釘緊固。

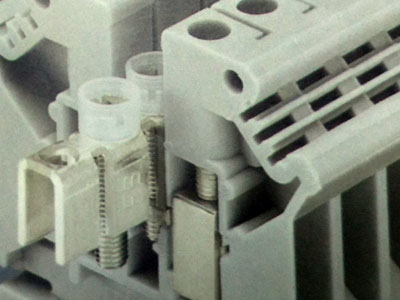

3.FBI 10-5固定橋接件
槽梁條帶螺釘，螺釘上帶非易失的定距小套筒，這種橋接件的位數為2-10位。

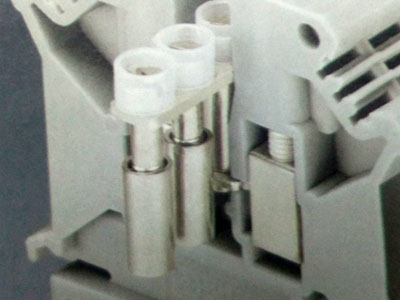

4.測試插孔座
測試插孔座可以確?？煽康臏y試連接，端子厚度超過6mm時，使用4mm的普通測試插頭進行測試，端子厚度小于等于6mm時，用2.3mm的微型測試插頭。若想對厚度5mm和6mm的端子進行電壓測試，亦可將微型測試插頭直接插入端子的橋接用M3螺釘孔中。

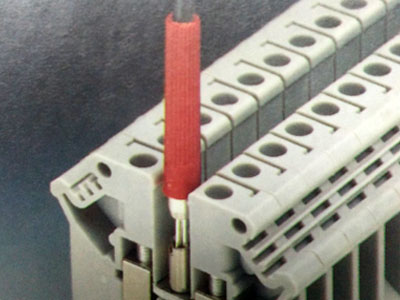

5.小隔板
小隔板可以實現在端子條中央橋接井中直接相鄰的橋接件之間的電氣與視覺隔離。若想保證電氣間隙及爬電距離值不致有所降低，在所有中央橋接件兩側都必須加隔片，隔片可事后插入并卡牢，完全不占用導軌空間。

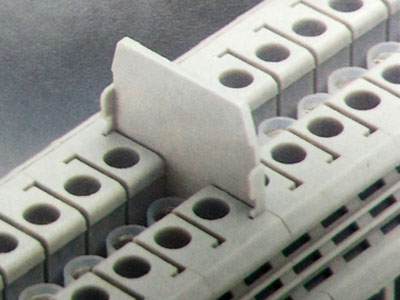

6.分組隔板
分組隔板的使用目的就是分組，隔板輪廓較大，明顯超出端子原有輪廓，可實現清晰分組。
