有樂電氣開關分斷式端子相關參數介紹
2017-07-18
有樂電氣大多數端子在某種形式上都是可以實現開關分斷的。本文介紹的開關分斷式端子主要指用于發電和供電領域的三種基本類型的端子。它們是專為這一領域內電流互感器二次回路紛繁多樣的接觸需要而設置的。按不同的開關原理可將開關分斷式端子分為下面三種類型：

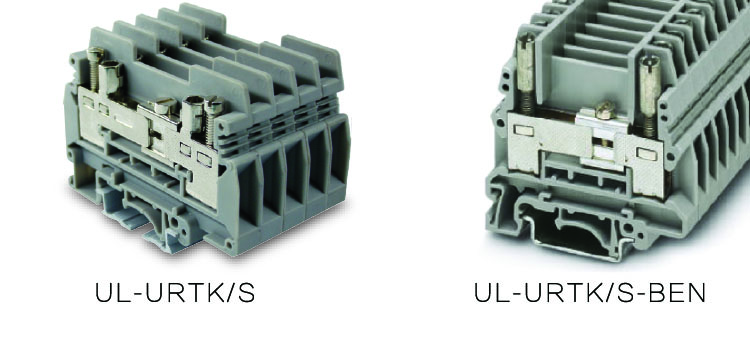

1.UL-URTK/S-BEN縱向開關分斷式分斷端子。普通試驗端子只能向縱向開關分斷。
使用這種系列的端子可以進行簡單的電流回路測試。這種試驗端子的尺寸規格按照可接導線相應的較大電流負荷能力選定，這里的關鍵在于其分斷滑塊式設計制造十分穩固。
開關操作極其方便符合實際要求，操作時螺絲刀不會從滑塊螺釘上滑偏或滑落。在接線螺釘上有一個測試插孔座，可接入直徑為4mm的測試插頭。因而可在不中斷系統工作的情況下進行諸如電流測量等測試或者用短路插頭對相鄰端子進行短接。固定式橫向連接用邊插式橋接件來實現，開關分斷連接用位和位的短路插頭來實現。
2.UL-URTK/S通用開關分斷式，即可向橫向也可向縱向開關分斷的組合端子。
通用試驗端子可以非常方便的實現電流互感器二次回路的各種測試連接。它在縱向分斷滑塊兩側各有一個輔助插孔，用以實現固定或可分斷的橫向橋接。輔助插孔凸起的“穹頂”,其內徑為4mm，測試插頭可直接插入其中。
分斷滑塊操作極其簡單，它的結構穩定，抗短路能力強，操作時螺絲刀不會從滑塊螺釘上滑落。從上往下看 ，開關狀態清晰易辯。
實現一個單相電流互感器測試電路僅需要兩個端子。這就是說，與貫通型端子相比，使用這種端子更加節省端子和空間。這種端子還有需要的附件少且安裝方便，開關回路清晰易辯，操作簡單的優勢。
3.橫向開關分斷式貫通端子。帶滑塊端子可很方便的進行橫向開關分斷。
這種貫通型端子是完全根據電流互感器二次回路的要求而設計的，可很方便的進行橫向開關分斷。在這種端子中我們特別注意：
——電氣開關連接可靠；
——電氣回路和開關狀態清晰易辯；
——不會丟失的開關分斷附件，操作可靠方便。
在兩個接線螺釘之間有一個帶滑塊的螺母滑槽，滑塊螺母永不會丟失，所有的開關分段附件如滑塊、開關橋接件和測試插孔座都可擰入螺母中。附件品種繁多，可保證很好的完成所有可能的接線任務。為了使螺絲刀在操作時不致從滑塊螺釘上滑落，螺釘頭上有一個防滑落套環，需要時可在滑塊的凹槽上進行調整。所有突出于外殼的金屬件都帶有絕緣保護層。實現一個單相電流互感器接線電路需要三個端子。
有樂電氣通過觀察市場動態，為滿足市場需求和響應政府環保號召，主要針對前兩種分斷式接線端子進行產銷，受到客戶的好評。如需選購第三種端子需要單獨定制。
